KUIS PERTEMUAN 10 PAK FADLI


Menghitung Spektrum frekuensi dengan DFT

Spektrum frekuensi dari suatu sinyal diskrit x(n), dapat dihitung dengan menggunakan rumus DFT:
Jika sinyal input x(n) ditransformasi dengan DFT maka akan menghasilkan spektrum dari sinyal itu X(k) ,yang masih dalam  bentuk bilangan kompleks. Magnitudo dari spektrum frekuensi dihitung dengan:

Sedangkan sudut fase dihitung dengan:
Sebagai contoh, sinyal pada Gambar 4.3 memiliki nilai:
                           Dimana :

x(0) = 0.3493
x(1) = 0.8183
x(2) = 1.0446
x(3) = 0.9720
x(4) = 0.7148
x(5) = 0.4611
x(6) = 0.3349
x(7) = 0.3254
x(8) = 0.3285
x(9) = 0.2550
x(10) = 0.1106
x(11) = -0.0189
x(12) = -0.0583
x(13) = -0.0227
x(14) = -0.0124
x(15) = -0.1210
x(16) = -0.3342
x(17) = -0.5117
x(18) = -0.4777
x(19) = -0.1574

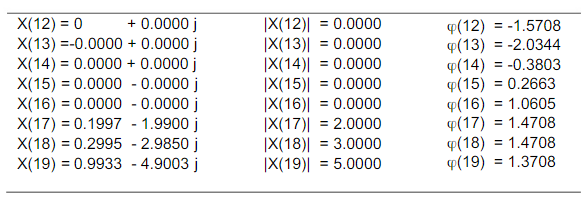

Spektrum frekuensi dari sinyal tersebut yang dihitung dengan DFT adalah:


Magnitudo dari spektrum frekuensi dihitung dengan:
 Sedangkan sudut fase dihitung dengan:
Ada beberapa nilai fase yang terlihat aneh seperti "(4)sampai "(16). Nilai-nilai ini tidak memiliki arti karena magnitudonya 0 (nol).

Menghitung spektrum frekuensi dengan persamaan DFT memerlukan sangat banyak proses perhitungan. Ada cara menghitung DFT yang lebih cepat. Cara ini disebut Fast Fourier Transform (FFT). Cara ini bisa digunakan bila jumlah sample sinyal input sebanyak 2, 4, 8, 16, atau 2P  (p = bilangan integer  positif).

Perkembangan teknologi komputer telah membuat sehingga  perhitungan DFT maupun FFT seperti ini dapat dilakukan dengan cepat. Pada bagian berikut ini kita akan belajar cara menghitung FFT untuk 4 dan 8 sample. Tentunya kita harus menggunakan komputer untuk jumlah sample yang lebih banyak.
