pak fadli week 11

Parameter rangkaian pengganti trafo dapat ditentukan melalui 2 macam pengukuran:
  1. Open Circuit Test (OCT)
  2. Short Circuit Test (SCT)

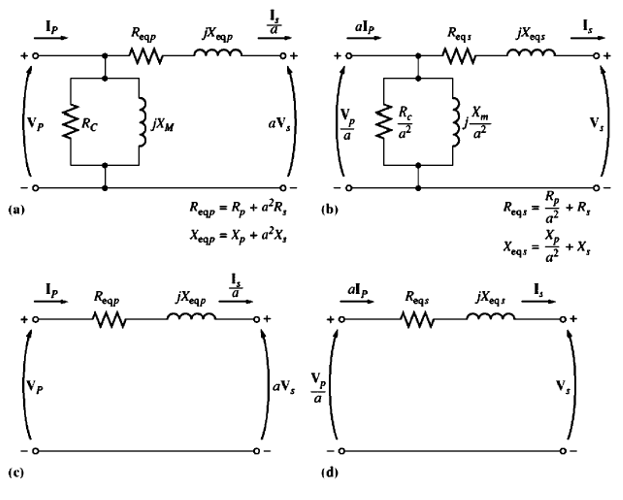

- Rangkaian Pengganti yang disederhanakan

1) Open Sirkuit Test : Belitan sekunder dibiarkan hubung terbuka (open ciruit). Belitan primer dihubungkan dengan tegangan nominal saluran. Seluruh arus masukan akan mengalir ke rangkaian eksitasi cabang. Besar Rp dan Xp terlalu kecil untuk menyebabkan drop tegangan yang signifikan dibanding Re dan Xm. Akibatnya keseluruhan tegangan masukan akan jatuh di rangkaian eksitasi cabang. Dengan demikian melalui open circuit test ini diperoleh parameter eksitasi cabang yaitu Re dan Xm.
- Rangkaian Open Circuit Test

2) Short Circuit Test : digunakan untuk memperoleh resistansi dan reaktansi ekivalen belitan trafo.
·         Terminal keluaran (sekunder) dihubung-singkat
·         Sisi primer dihubungkan dengan sumber tegangan yang sangat rendah.
·         Atur tegangan masukan hingga arus pada hubung singkat pada sisi sekunder sama dengan nilai nominalnya (pastikan tegangan masukan berada pada nilai yang aman, jangan membakar trafo)
·         Ukur tegangan (Vsc), arus (Isc), dan daya masuk (Psc)
Karena tegangan masuk sangat rendah selama SCT maka arus yang mengalir ke rangkaian cabant eksitasi sangat kecil dan dapat diabaikan. Dengan demikian keseluruhan drop tegangan jatuh di bagian seri rangkaian.
- Rangkaian Close Circuit Test
