prosedur dalam melakukan analisa trafo dengan bantuan rangkaian pengganti dalam sistem perunit

Pengaturan tegangan suatu transformator adalah perubahan tegangan sekuncder antara beban nol dengan beban penuh pada suatu faktor daya tertentu dengan tegangan primer konstan.
Pengaturan tegangan (Voltage Regulation, VR) :
Karena pada kondisi tanpa beban Vs = Vp/a  maka :
Dalam perunit :

Pengaturan Tegangan Pada Faktor Daya Yang berbeda-beda :
Dengan Vs  diambil sebagai referensi dengan sudut fasa 00, maka :
Untuk beban dengan faktor daya tertinggal maka diagram fasornya digambarkan pada gambar dibawah ini :
Untuk beban dengan faktor daya satu maka diagram fasornya digambarkan pada gambar dibawah ini :
Sedangkan untuk beban dengan faktor daya mendahului diperlihatkan pada gambar dibawah ini :

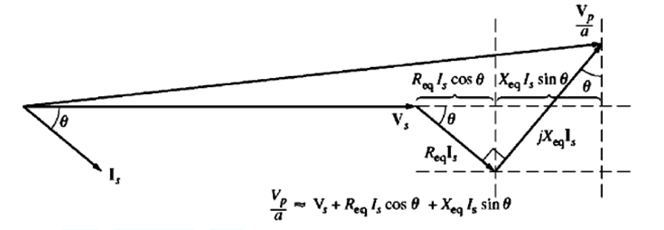

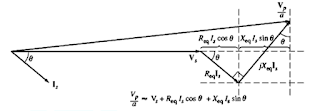

Di dalam prakteknya sudut antara Vp/a  dan Vs  sangat kecil hingga diagram fasor menjadi seperti pada gambar dibawah ini :
Maka dapat diambil rumus pendekatan :
